Realisatie van de puzzel.
Dit omvat de implementatie en de eindresulaten.
Het is opgedeeld in 4 delen:

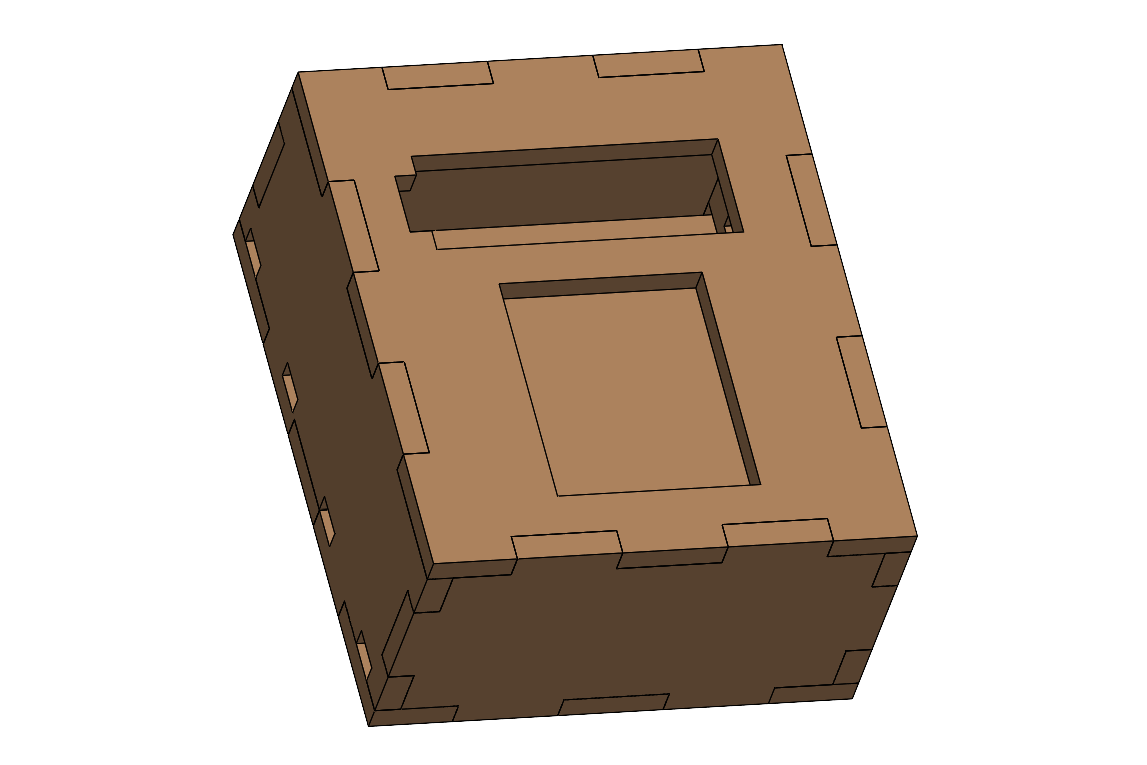

UV-slot box
Dit is een houten kistje, voorzien met mounting holes, plaats voor het lcd scherm, plaats voor een 4x3keypad en een extra gat waar kabels door kunnen. Deze kist is gelasercut uit minder dan één houten MDF plaat (60x30cm) met dikte 6mm.
Vooraanzicht
Dit gaan we vanachter op de fiets van trappenmaar bevestigen. U kunt de doos terugvinden onder het zadel.

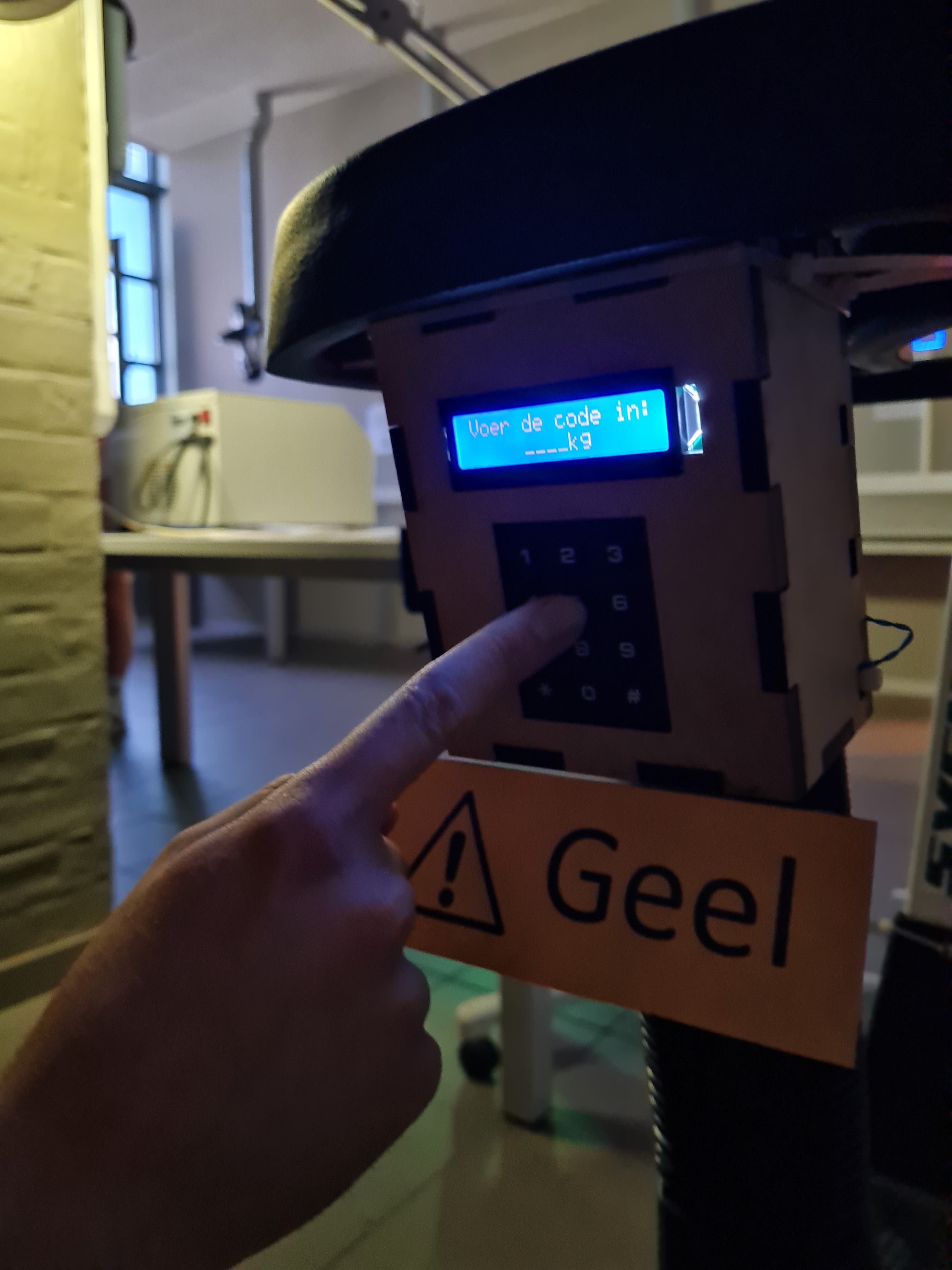

Eindresultaat
Alle documentatie zoals de lasercut files, solidworks files en de STL files van het UV-slot kunt u hier vinden.
Documentatie SDG’s
De SDG die ik wou aanhalen is SDG 4 Quality Education. Dit staat voor qualiteitvolle educatie op alle scholen over gans de wereld. Maar wij gaan ze educeren over de SDG’s. We willen dat ze de richtlijnen weten. We willen hun bewust maken dat we moeten streven naar een betere manier van leven.
Dit gaan we doen, door brochures en posters over de SDG’s af te printen en op te hangen. In een escaperoom gaan mensen altijd opzoek in de blaadjes achter tips. Dus als we blaadjes over de SDG’s in de ruimte leggen, zullen de spelers automatisch de blaadjes bekijken en lezen.
Deze documenten bestaan uit één brochure en 4 posters (die we hebben gelamineerd voor kwaliteit).
Eindresultaat
Alle afgeprinte files kunt u hier terugvinden
UV-puzzel
Het was lang zoeken achter de beste vloeistof of met UV-licht geheim schrift te maken. We hebben gin tonic en met citroenen geprobeert maar dit was steeds niet sterk genoeg, of je zag het ook onder normaal licht. Het oorspronkelijke doel was om in de brochures en posters de SDG’s te omcirkelen. En de equivalente nummers zou de eindcode zijn. Maar omdat papier te fragiel was, en je steeds de vochtplekken op het papier zag zijn we afgestapt van dit idee.
Ik heb contact kunnen leggen met een escaperoom (THE PUSH MYSTERY ROOMS in dudzele) en zij hebben mij een flesje van hun beste UV-vloeistof gegeven. Dit was idd zeer goeie vloeistof, maar op papier zag je nogsteeds de vochtplekken.
We hebben het op MDF hout geprobeert en dit was veruit het beste materiaal om mee te werken. Zonder UV-licht zag je niets en met UV-licht zag je het zeer duidelijk.
De puzzel is zo ontworpen zodat de puzzelstukken er maar op één volgorde inkunnen en zodat de puzzelstukken op elkaar lijken. Maar toch verschillend zijn in detail.

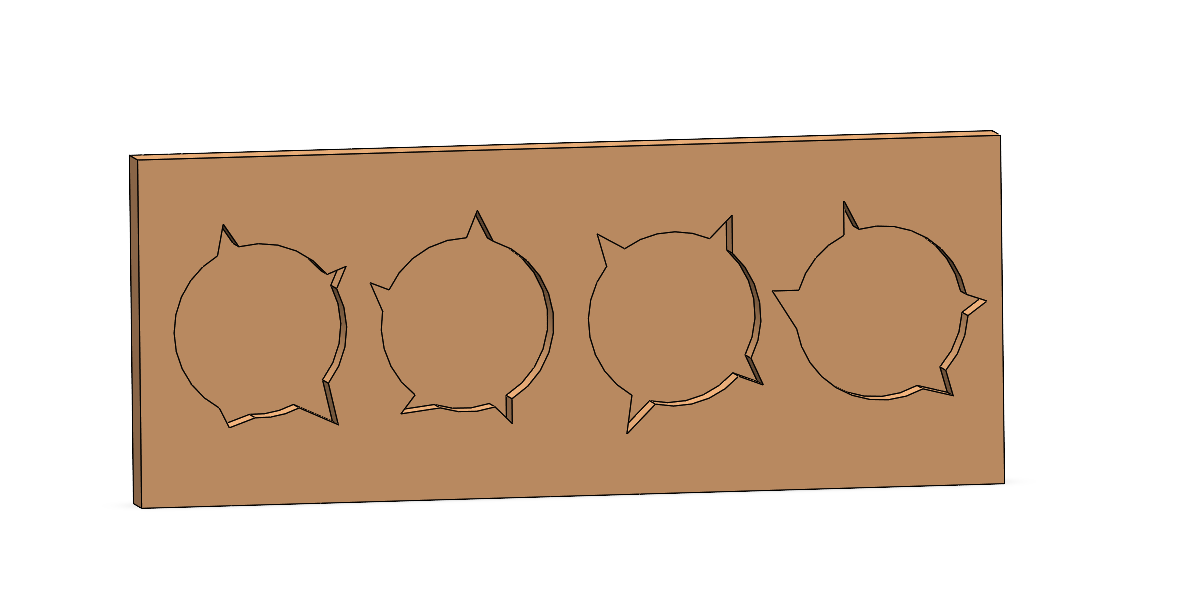

Bordje UV-puzzel
Dit bordje bestaat uit één gelasercutte plaat, en één kartone achterkant die ertegen is gelijmd. Op de puzzelstukjes zelf staat er met de UV-vloeistof de cijfers van de eindcode. Klik hier voor de solidworks, stl en lasercut files van dit bordje te bekijken.

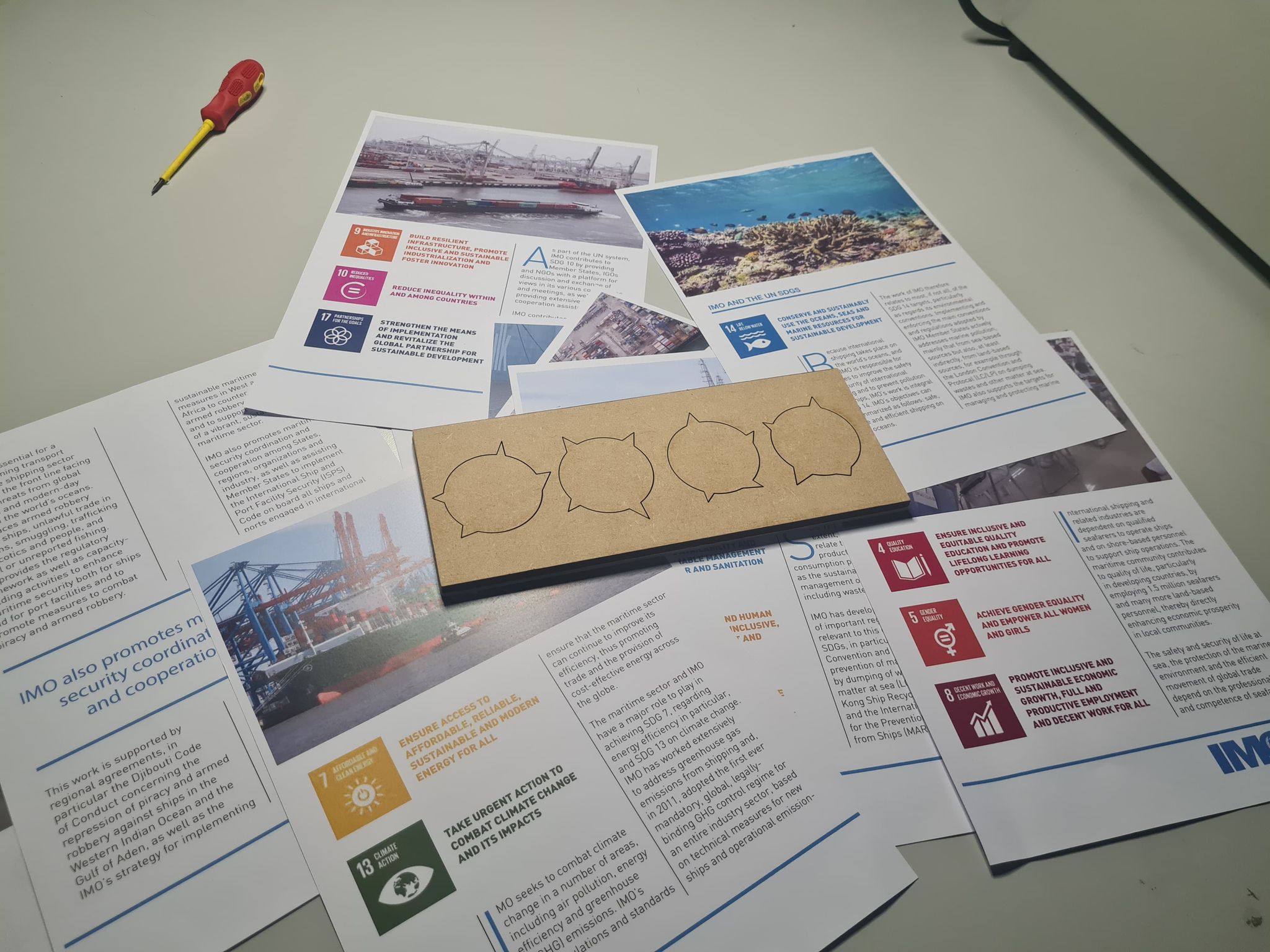

Eindresultaat
Voor de eindcode hebben we 2603 gekozen. Of 26/03 dit is de overshoot day van dit jaar. The Earth Overshoot Day is de dag waarop we de grondstoffen die de aarde op een jaar tijd kan produceren, al hebben uitgeput. Als de hele wereld zou leven zoals de Belgen, dan zouden op 26 maart 2022 de natuurlijke middelen van de aarde al zijn opgebruikt.
Als u meer informatie wilt over overshoot day kunt deze hier vinden.
Puzzlebox
Aangezien ik geen deurslot ging kunnen realiseren heb ik besloten een soort puzzlebox te maken. Hieronder ziet u het design waarvoor ik heb gekozen.
We hebben hier gebruik gemaakt van de lasercutter en van de 3D printers die we mochten gebruiken. De afmetingen van de doos zijn speciaal gekozen zodat het perfect op twee MDF platen zou passen van 60x30cm. De platen hebben een dikte van 6mm.

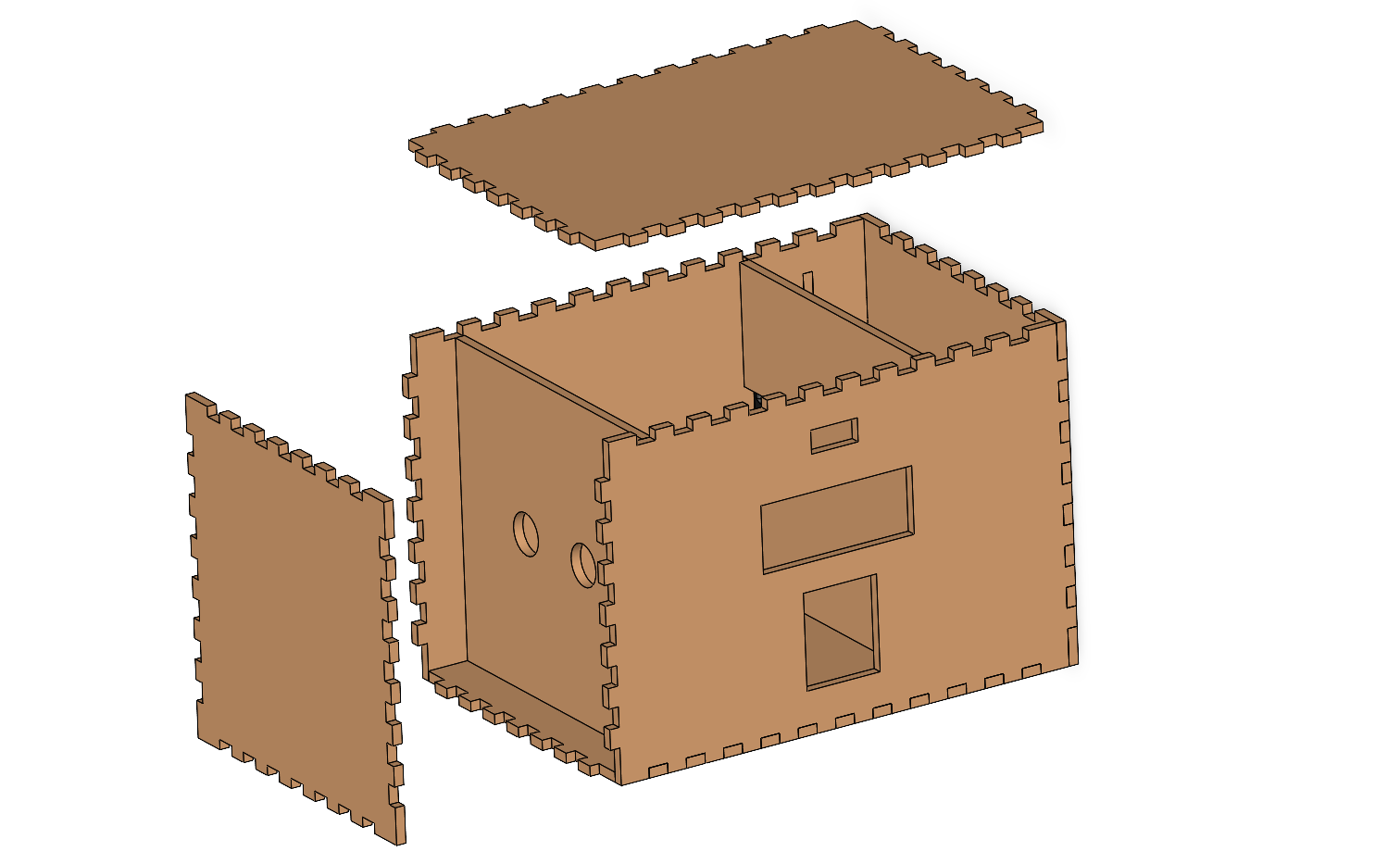

Voorkant puzzlebox
De bovenkant en de linker zijkant kunnen open worden gedaan. Maar dit mag enkel de toezichthouder van de escaperoom doen. Aan de linker kant, achter een zijwand,zit in de doos een tussenplaat waar we de lichtknoppen gaan monteren. In het middenste compartiment zal alle elektronica zitten. En in het rechter compartiment zit de kluis waar er plaats is voor gsms of een sleutel van bijvoorbeeld de deur.
Het is net zoals de UV-slot box ook voorzien van gaten voor een lcd en 4x3keypad. Maar ook voorzien van een gat voor het 7 segment clock display.

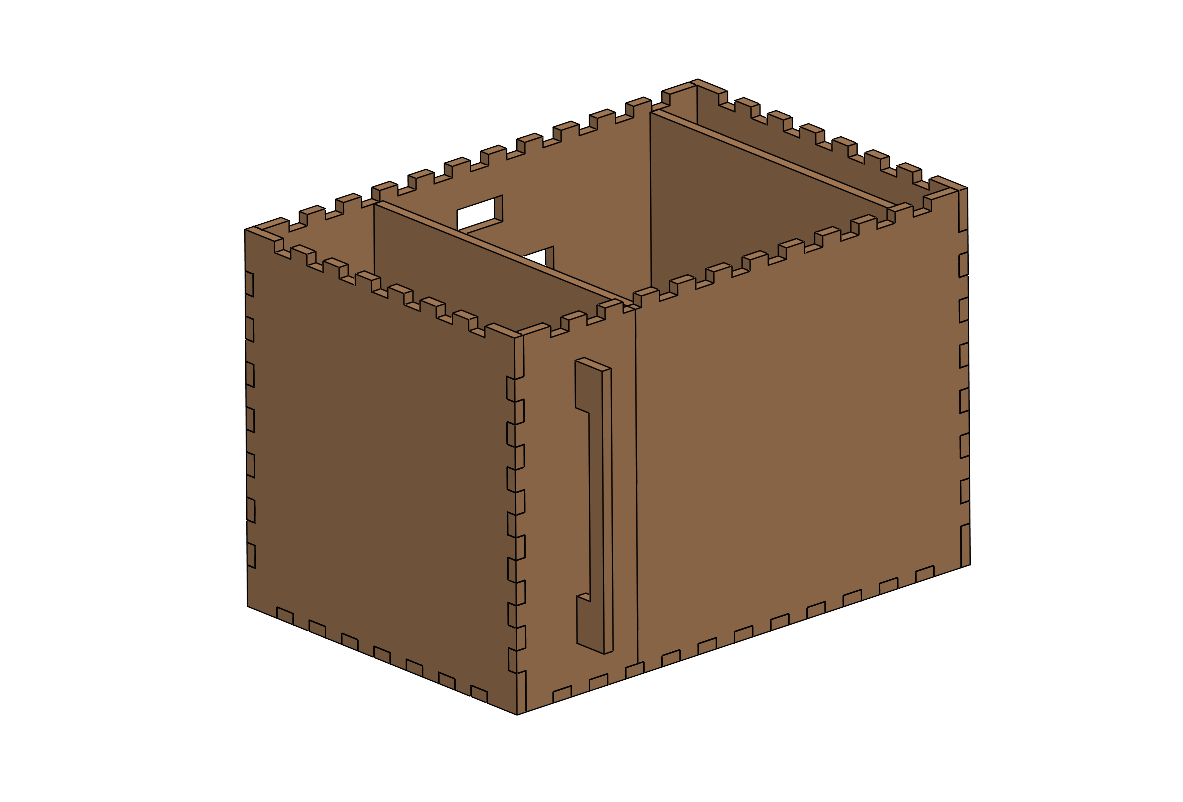

Achterkant puzzlebox
Als we nu langs de achterkant kijken, zien we aan de linkerkant van de doos, hoe de spelers de vault gaan kunnen opendoen. Namelijk een luikje die pas open gaat kunnen in het begin en op het einde van de escaperoom.

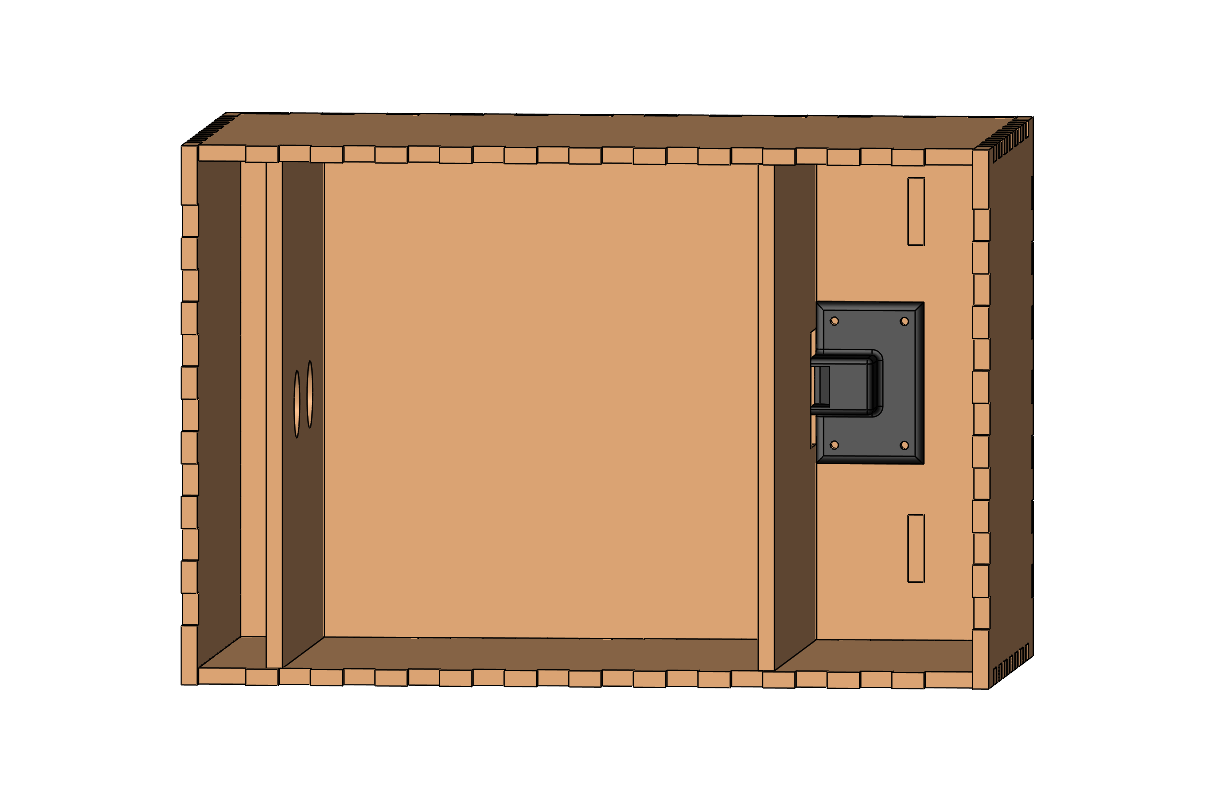

Vooraanzicht zonder voorplaat
Uit deze foto kunt u afleiden hoe we de solenoïde gaan monteren. Dit doen we in het middenste compartiment, en we gaan ervoor zorgen dat het slot uitsteekt tot het rechter compartiment. We gaan aan het luikje die uit de deur kan gehaald worden. Een 3D geprinte lockfit bevestigen. Het is zo ontworpen dat we de luik altijd erin kunnen steken, maar pas enkel kunnen uithalen als de solenoïde onder stroom staat, en dus is ingetrokken.
Klik hier voor het 3D model van de lockfit te bekijken.

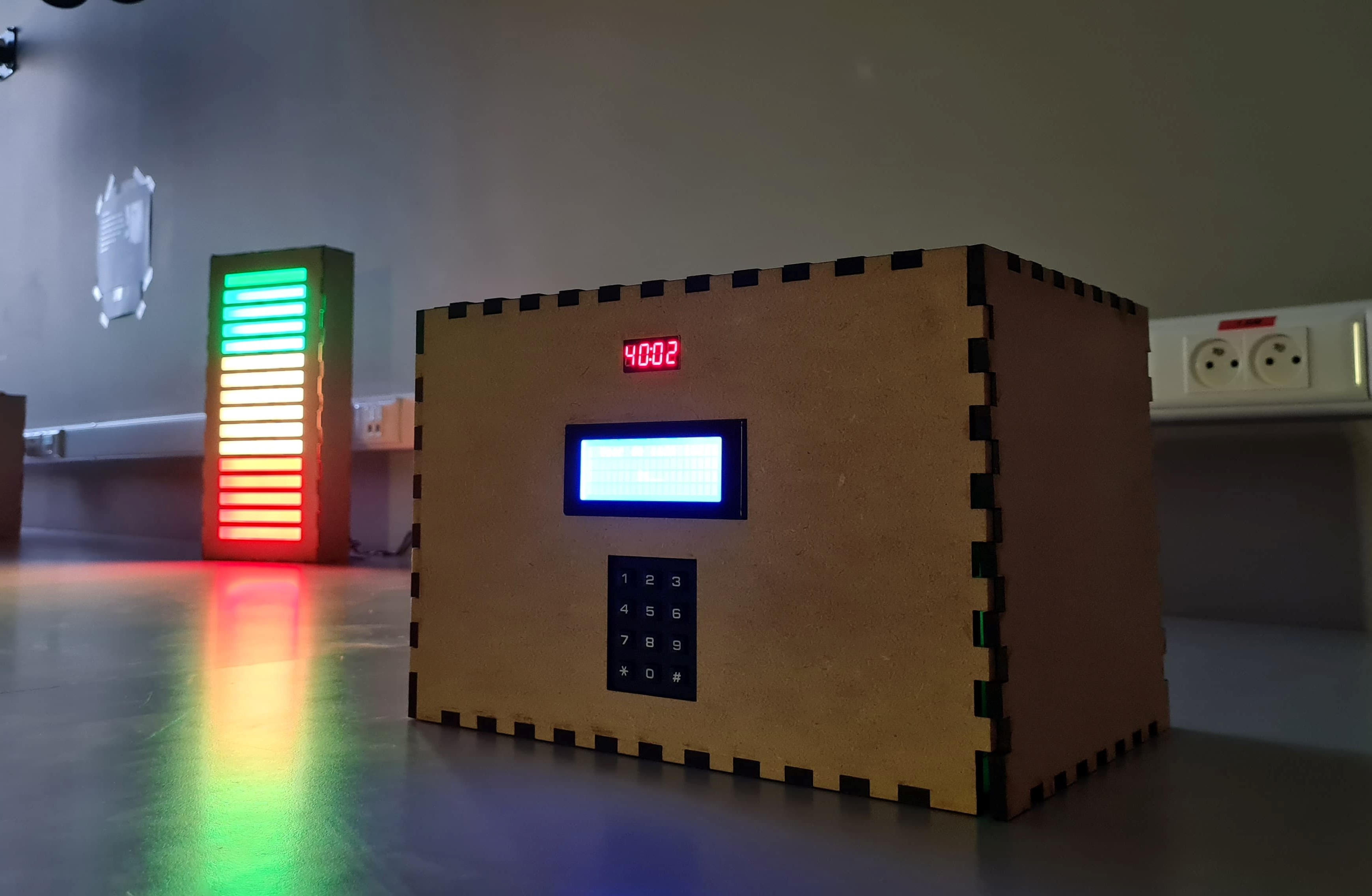

Eindresultaat
Alle documentatie zoals de lasercut files, solidworks files en de STL files van de puzzlebox kunt u hier vinden.
Slotwoord
Alle documentatie zoals de soldiworks bestanden, lasercut bestanden, flowcharts, word documenten, planning,… kunt u terugvinden op mijn github pagina.
Het volledige deel Puzzels -> Eindpuzzel en het algemeen deel Communicatie is geschreven door Henri Vandeputte.
